Baseband Unit (BBU): O que significa BBU?

O que é uma BBU? Entendendo a Unidade de Banda Base

Na discussão de hoje, exploramos a unidade de banda base (BBU), um componente crítico da rede de acesso rádio (RAN). Este artigo aborda seu papel, importância, funções principais, arquitetura interna e os produtos do mundo real que dão vida a essa tecnologia em redes 4G e 5G.

Uma unidade de banda base (BBU) é um bloco de construção fundamental de sistemas de comunicação sem fio, especialmente em redes celulares. Ela processa sinais de banda base — as frequências originais das transmissões antes de sofrerem modulação. A BBU é responsável por converter, enquadrar e modular esses sinais para garantir uma transmissão eficiente e confiável. Essencialmente, a BBU atua como o "cérebro" do sistema da estação-base, coordenando a comunicação eficaz entre vários elementos da rede. Como os sinais que ela manipula carregam informações em sua forma bruta e não modulada, a BBU é crucial para preservar a integridade de voz, mensagens e dados móveis em toda a cadeia de entrega.

Definição: O Que Significa BBU?

BBU significa Unidade de Banda Base. Ela processa sinais de banda base e desempenha um papel fundamental em redes 4G LTE e 5G. Em ambientes 5G, a BBU é responsável por gerenciar todas as pilhas de protocolos 5G e garantir conectividade perfeita e de baixa latência com a rede principal (core) 5G. Sob as especificações 5G, a BBU monolítica tradicional é dividida logicamente em uma Unidade Central (CU) e uma Unidade Distribuída (DU), embora o hardware combinado continue a desempenhar a missão geral de processamento de banda base.

Como Funciona uma BBU?

Uma unidade de banda base executa várias funções críticas em um sistema de comunicação sem fio:

1. Processamento de Sinal — A BBU lida com o processamento digital de informações entre uma estação-base (BS) e dispositivos móveis. Ela permite a transmissão de voz e dados de alta velocidade interpretando, codificando e gerenciando as frequências de banda base alocadas a cada usuário conectado.
2. Interconexão de Rede — A BBU faz a interface com a rede de rádio e a rede principal. Ela se conecta à rede principal por meio de cabos de backhaul de fibra óptica, apoiando funções de gerenciamento de rede e garantindo um fluxo de dados bidirecional suave.
3. Funções de Controle e Recursos de Rádio — A BBU gerencia recursos de rádio, lida com o controle de potência e supervisiona a manutenção do sistema para garantir uma operação eficiente e de alta qualidade da estação-base em todas as células atendidas.
4. Integração com Cabeças de Rádio Remotas (RRH / RRU) — As BBUs funcionam em conjunto com as Cabeças de Rádio Remotas. Os dados de banda base trafegam por links de fronthaul de fibra (CPRI / eCPRI) até RRUs distribuídas montadas perto das antenas dos sites celulares, onde os sinais digitais são convertidos em radiofrequência para transmissão sem fio — e vice-versa no caminho de recepção.
5. Arquitetura C-RAN — Em implantações de Rede de Acesso Rádio em Nuvem (C-RAN), as BBUs são centralizadas e agrupadas dentro de salas de equipamentos estilo data center, enquanto as RRUs permanecem distribuídas em locais físicos de células. Essa separação permite o compartilhamento de recursos, atualizações simplificadas e um gerenciamento de rede mais flexível e escalável para operadoras móveis.

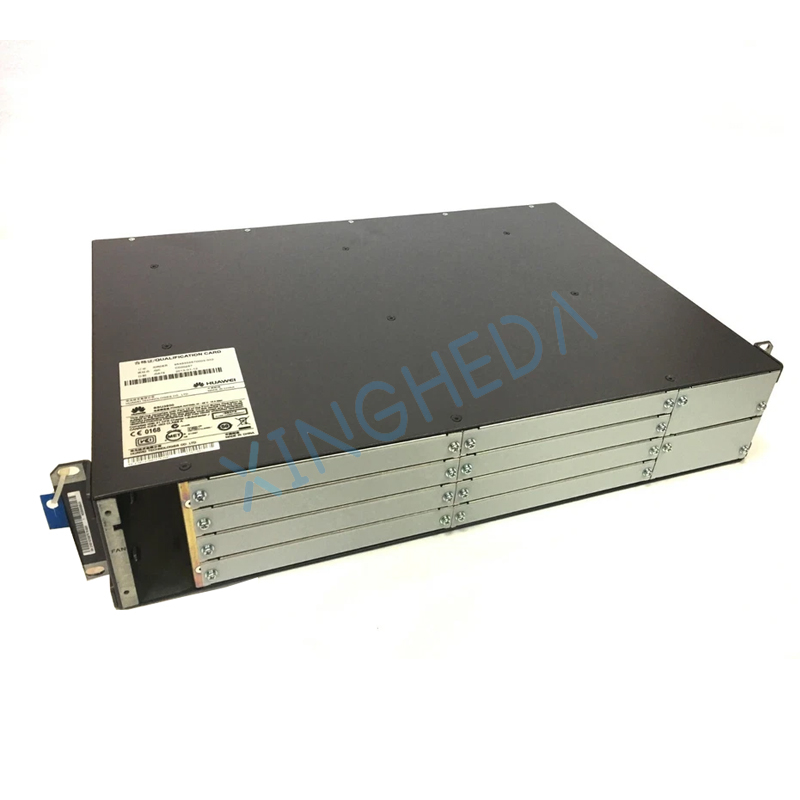

Produtos de Unidade de Banda Base do Mundo Real

Vários grandes fornecedores comercializam hardware de BBU otimizado para diferentes gerações de rede. Aqui estão exemplos representativos comumente implantados em campo:

Nota: Uma BBU e uma RRU/RRH são duas metades do mesmo sistema de estação base. A BBU lida com o processamento digital de banda base; a RRU/RRH lida com conversão de RF, filtragem e amplificação perto da antena.

Componentes de uma Unidade de Banda Base (BBU)

Um sistema BBU completo é construído a partir de vários módulos funcionais, cada um com uma função única.

Unidade Central (CU)

• PDCP (Protocolo de Convergência de Dados de Pacotes):Gerencia a agregação e segmentação de pacotes de dados para garantir a transferência eficiente de dados.
• SDAP (Protocolo de Adaptação de Dados de Serviço):Lida com o mapeamento de fluxos de dados para os níveis de qualidade de serviço (QoS) apropriados.
• Funções do Plano de Controle:Gerencia informações de sinalização e controle essenciais para a operação da rede.
• Funções do Plano de Usuário:Responsável por processar e encaminhar os dados reais de carga útil do usuário final.

Unidade Distribuída (DU)

• RLC (Controle de Link de Rádio):Gerencia funções da camada de enlace de dados, como correção de erros e controle de fluxo.
• MAC (Controle de Acesso ao Meio):Controla o acesso ao meio de transmissão físico, lidando com o agendamento e a alocação de recursos.
• PHY (Camada Física):Gerencia a transmissão física de dados, incluindo modulação e desmodulação.
• Processamento em Tempo Real:Garante o processamento pontual e de baixa latência para atender às rigorosas exigências de tempo dos serviços 5G modernos.

Unidade de Rádio (RU / RRH)

• Transmissor de RF:Converte sinais de banda base em sinais de radiofrequência (RF) para transmissão.
• Receptor de RF:Converte os sinais de RF recebidos de volta em sinais de banda base.
• Filtragem:Remove frequências indesejadas fora de banda para melhorar a clareza do sinal.
• Amplificação:Aumenta a potência do sinal para alcançar a área de cobertura sem fio de destino.

Interfaces

• Interface Fronthaul (eCPRI / CPRI):Conecta a CU/DU à RU, permitindo comunicação de alta velocidade e baixa latência.
• Interface Backhaul:Conecta a BBU à rede principal, facilitando a transferência de dados entre a estação base e o núcleo da rede.
• Interface de Sincronização: Garante a precisão de temporização e frequência entre os nós da rede, o que é crucial para manter a sincronização entre os elementos.

Funções de Controle e Gerenciamento

• Alocação de Recursos: Gerencia a distribuição de espectro, computação e recursos de transmissão para obter o desempenho ideal.
• Controle de Potência: Ajusta os níveis de potência de transmissão para otimizar a qualidade do sinal e minimizar a interferência intercelular.
• Gerenciamento de Handover: Supervisiona a transição de dispositivos móveis entre locais de células para manter a conectividade contínua.

Processamento de Sinal

• Codificação / Decodificação: Converte dados em um formato transmissível e, em seguida, de volta à sua forma original no momento da recepção.
• Modulação / Demodulação: Converte sinais de banda base em sinais de RF para transmissão e vice-versa.
• Processamento Digital de Sinais (DSP): Executa operações matemáticas complexas para aprimorar a qualidade e a confiabilidade dos sinais transmitidos e recebidos.

Perguntas Frequentes (FAQ)

Q1: Qual é a diferença entre um BBU e um RRU / RRH?

A: O BBU é responsável pelo processamento de banda base digital — codificação, modulação, tratamento de protocolos e interconexão com a rede central — e geralmente é instalado em ambientes internos, em uma sala de equipamentos. O RRU/RRH lida com o domínio de radiofrequência: ele converte dados digitais de banda base em ondas de rádio RF (e vice-versa), realiza filtragem e amplificação, e geralmente é montado em ambientes externos, próximo à antena. Eles são conectados por meio de links de fronthaul de fibra.

Q2: Como a divisão CU-DU se relaciona com um BBU tradicional em 5G?

A: No 4G, praticamente todas as funções de banda base operavam dentro de um único chassi integrado de BBU. No 5G, essa função é dividida logicamente: o CU lida com protocolos de camadas superiores sem tempo real (PDCP, SDAP), enquanto o DU lida com processamento de camadas inferiores crítico em termos de tempo (RLC, MAC, PHY). O CU e o DU podem rodar em hardware separado ou em plataformas virtualizadas, oferecendo aos operadoras implantação flexível, agrupamento de recursos e suporte a fatias de rede.

Q3: Um BBU pode funcionar sozinho sem um RRU?

A: Não. Um BBU sozinho realiza apenas o processamento de banda base digital e não pode transmitir ou receber ondas de rádio. Um sistema de estação base completo requer o BBU mais um RRU/RRH (e antena) para fornecer serviço sem fio aos usuários finais.

Q4: Por que cabos de fibra óptica são necessários entre o BBU e o RRU?

A: Protocolos de fronthaul como CPRI (4G) e eCPRI (5G) exigem largura de banda muito alta e sincronização de tempo rigorosa. O cabeamento de cobre não consegue atender a esses requisitos de taxa de transferência e latência, portanto, a fibra óptica é usada para transportar grandes volumes de dados de banda base entre o hardware de banda base centralizado e as unidades de rádio remotas.

Q5: Produtos reais de BBU, como o BBU5900, Nokia AMIA ou Ericsson 4418, funcionam juntos entre diferentes fornecedores?

A: Em princípio, o BBU e o RRU devem corresponder à linha de produtos e ao padrão de interface aérea do mesmo fabricante para interoperar, porque a interface e os protocolos de fronthaul são específicos do fabricante. Cada um desses modelos foi projetado para funcionar dentro do portfólio de RAN de seu próprio fabricante — por exemplo, o HUAWEI BBU5900 se emparelha com RRUs da Huawei, enquanto o Ericsson 4418 B40T faz parte da cadeia de estações base da Ericsson.
