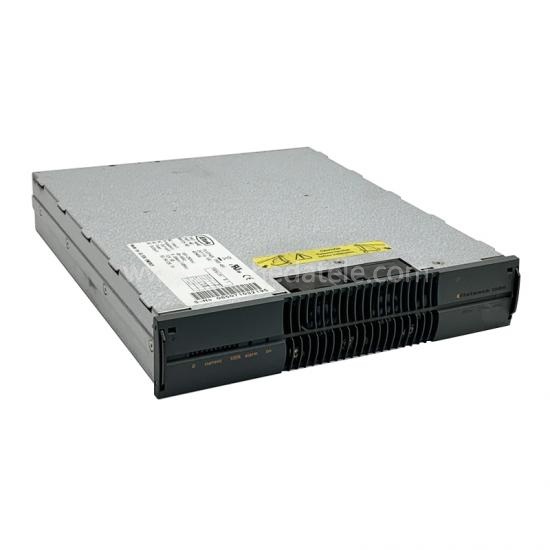

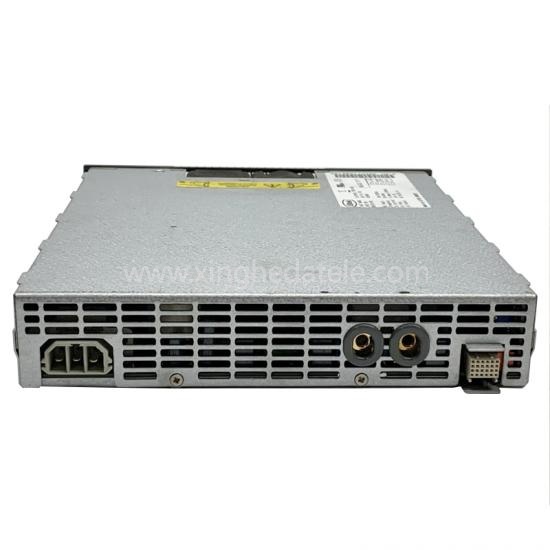

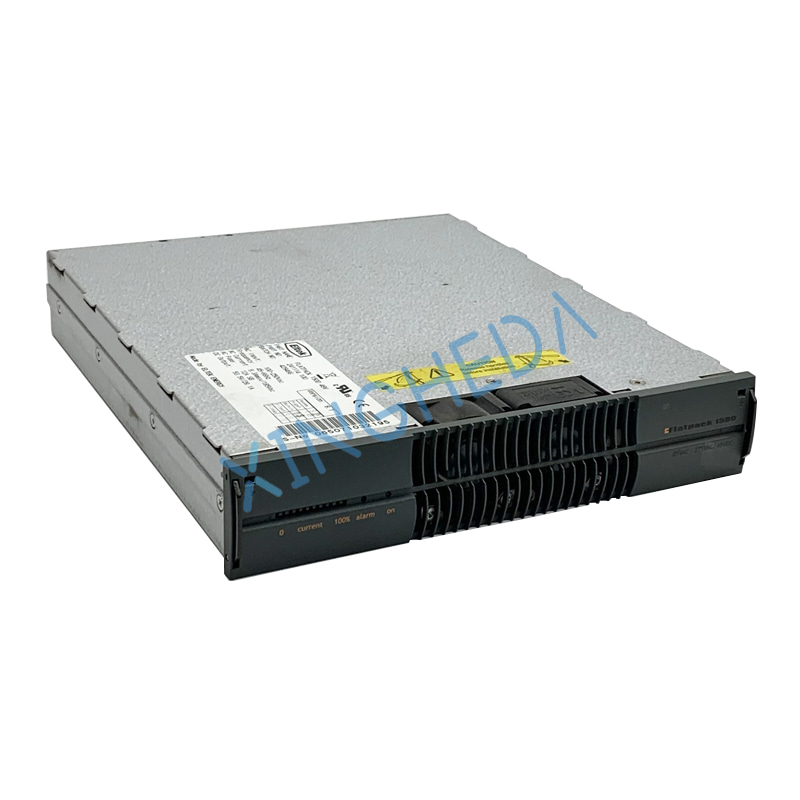

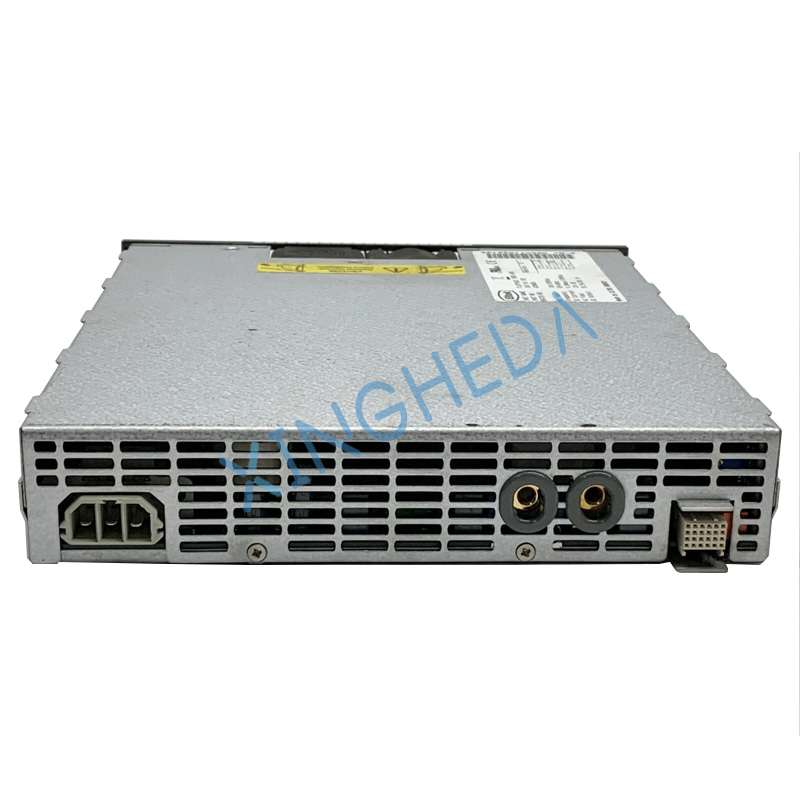

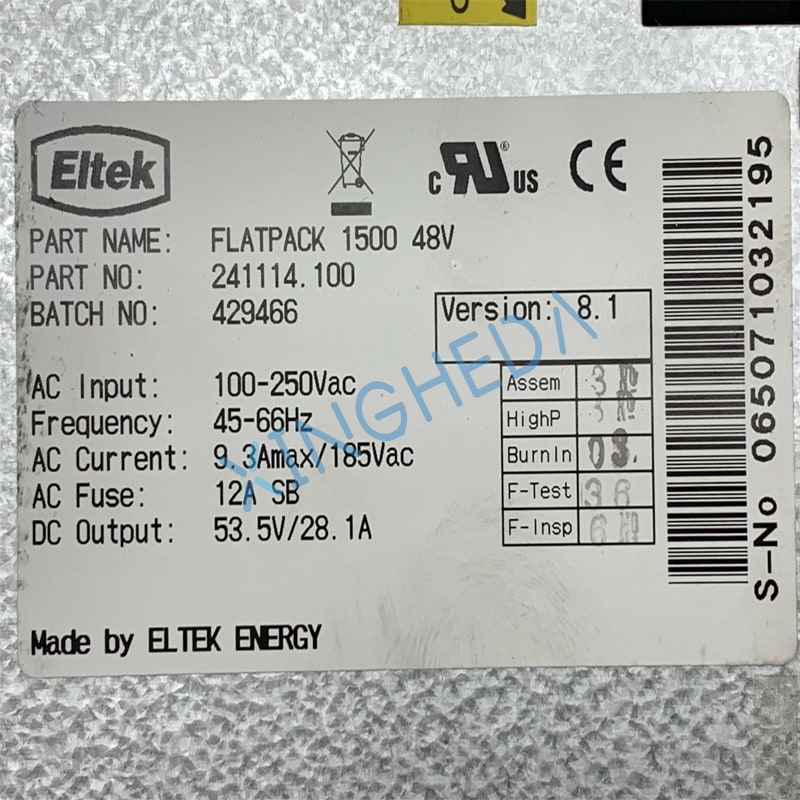

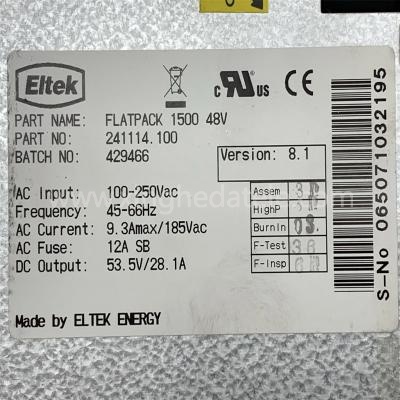

Eltek 241114.100 Flatpack2 48/1500 Retificador 48V 1500W

Especificações Técnicas

1. Entrada CA

• Tensão de Entrada Nominal: 230 VCA
• Faixa de Entrada de Operação: 85 – 300 VCA (janela de operação nominal de 185–275 VCA)
• Frequência de Entrada: 45 – 66 Hz
• Corrente Máxima de Entrada a 230 VCA com Carga Total: 11,6 A
• Fusível de entrada interno, proteção contra surtos e raios integrada

2. Saída CC

• Potência Nominal de Saída: 1500 W
• Tensão Nominal de Saída: 48 VCC
• Corrente Máxima de Saída: 31 A
• Tensão de Flutuação Padrão: 53,5 VCC
• Faixa de Tensão de Saída Ajustável: 42,0 VCC ~ 57,6 VCC
• Precisão da Regulação Estática de Tensão: ±0,5% (10% – 100% de carga)
• Ondulação e Ruído de Saída:
• Compartilhamento ativo automático de corrente para módulos em paralelo
• Limitação de corrente constante sob condição de curto-circuito, recuperação automática após remoção da falha

3. Eficiência e Desempenho Térmico

• Eficiência Máxima: ≥ 93%
• Eficiência típica: superior a 92% com 40% ~ 90% de carga
• Resfriamento: Ventoinhas duplas de convecção com velocidade variável controlada por temperatura
• Ruído Audível:
• MTBF da Ventoinha: > 200.000 horas (conforme Telcordia SR-332)

4. Classificações Ambientais

• Temperatura de operação: -40°C ~ +75°C
  • Saída completa de 1500W: -40°C ~ +55°C
  • Redução automática de potência acima de +55°C
• Temperatura de armazenamento: -40°C ~ +85°C
• Umidade relativa: 5% ~ 95% UR, sem condensação
• Tensão de isolamento suportada: 3 kV CA entre entrada e saída

5. Dimensões mecânicas

• Tamanho (L × A × P): 109 mm × 41,5 mm × 327 mm
• Peso líquido: 1,95 kg
• Formato: slot de rack Flatpack2 padrão 1U, com troca a quente

6. Indicador e comunicação

• Indicadores de status LED de 3 cores no painel frontal:
  • Verde OK: Operação normal
  • Amarelo WARN: Avisos menores (temperatura alta, baixa velocidade do ventilador, subtensão de entrada, limitação de corrente)
  • Vermelho FAULT: Falhas críticas de desligamento (OVP, curto-circuito, falha do ventilador, bloqueio por sobretemperatura)
• Interface de comunicação: barramento CAN, compatível com o controlador Smartpack2, suporta gerenciamento remoto de rede SNMP

7. Funções completas de proteção

• Proteção contra sobretensão de saída (OVP) com desligamento por retenção
• Limitação de corrente constante em curto-circuito, recuperação automática
• Proteção contra sobretemperatura (primeiro redução de potência, desligamento completo em temperatura extrema)
• Bloqueio de subtensão/sobretensão da entrada CA
• Detecção de falha do ventilador e desligamento
• Proteção contra polaridade reversa, supressão de surtos
